Рабочие колеса и электродвигатели для вентиляции

Рабочие колеса

Крыльчатка — наиболее нагруженная часть вентилятора. Она передает энергию вращения электрического двигателя воздушному потоку. Благодаря этому обеспечиваются заданные для данного типоразмера характеристики вентилятора — напор и расход воздуха.

Рабочие колеса производятся с помощью роботизированных комплексов. Это обеспечивает точность геометрических характеристик производимых изделий. Каждая крыльчатка балансируется на стенде с установкой контргрузов необходимой массы. Перед окончательной сборкой готового вентилятора рабочее колесо окрашивается порошковой краской в покрасочных камерах.

Конструкция крыльчатки зависит от вида вентилятора. У центробежных агрегатов используются 2 типа рабочих колес:

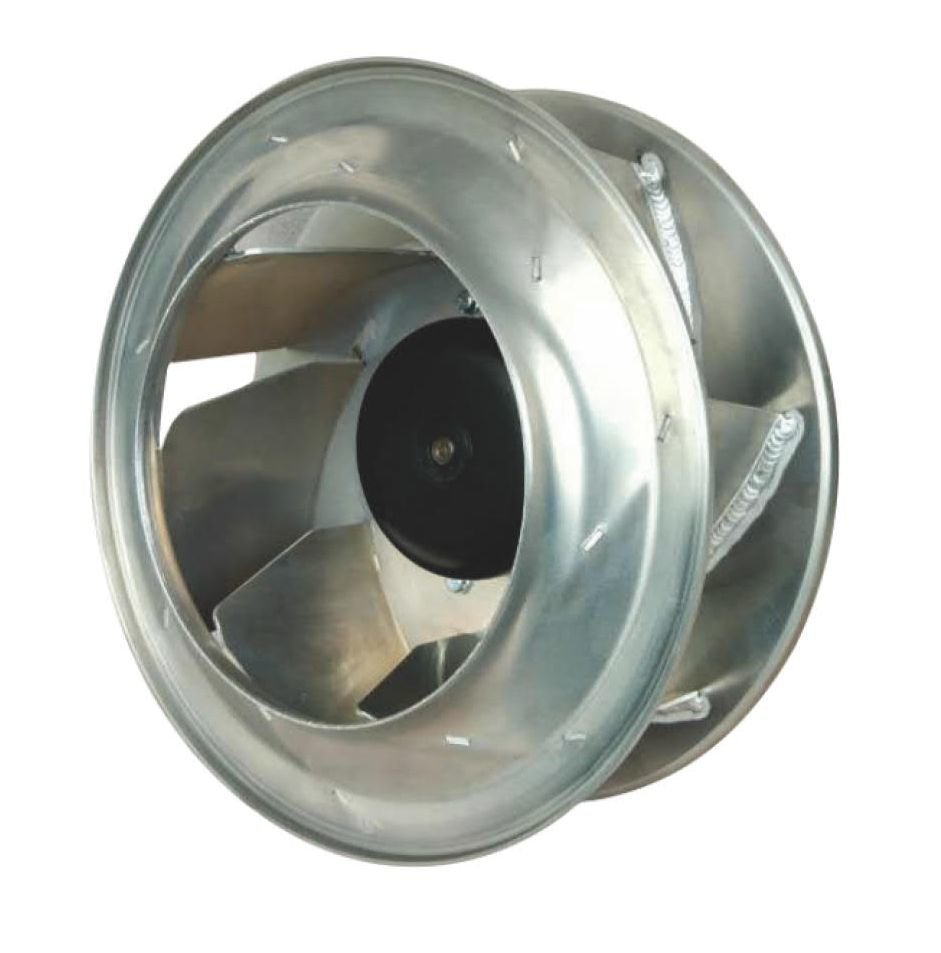

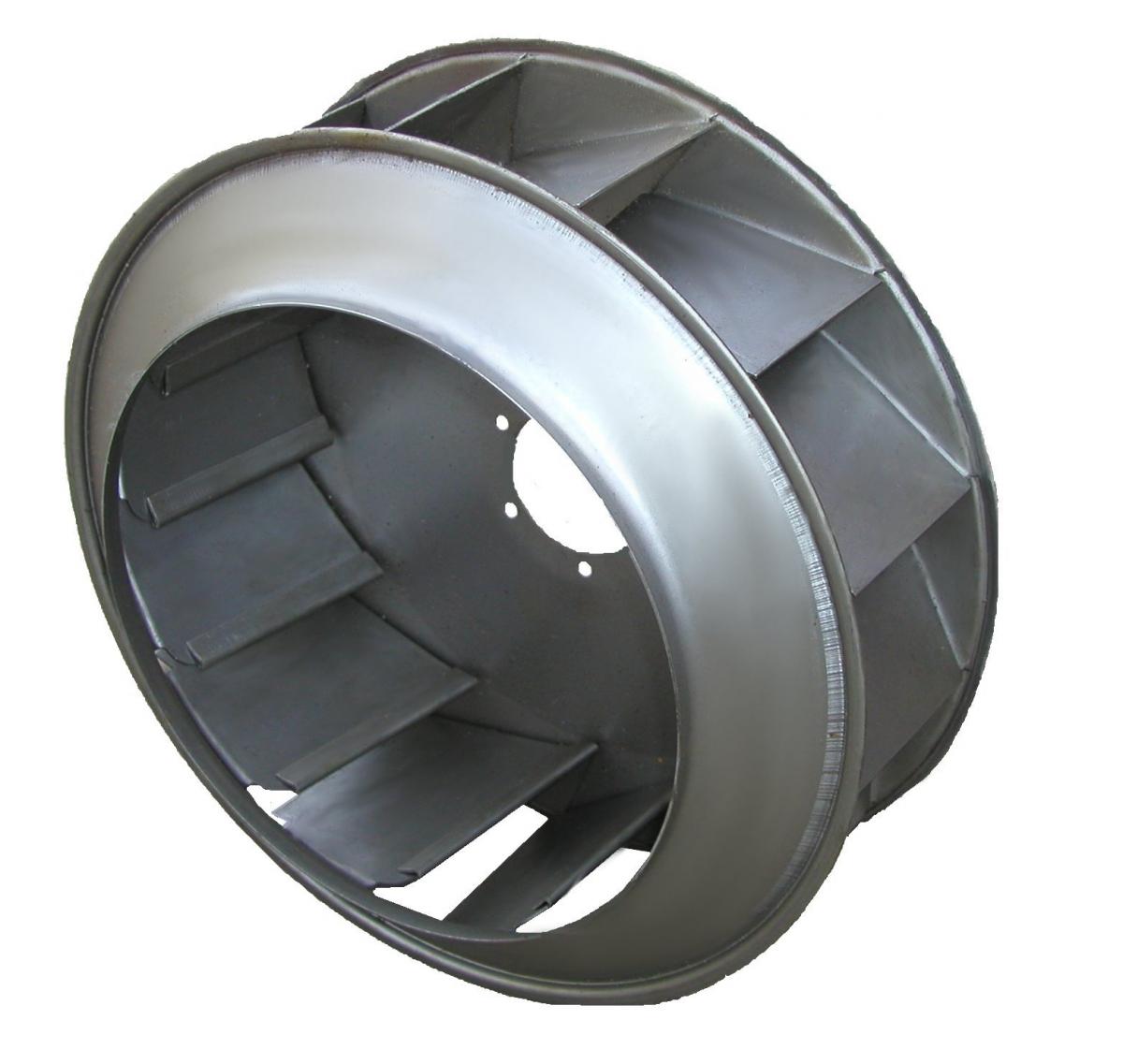

• с назад загнутыми лопатками. Такие изделия не рекомендуется ставить на вентиляторы, работающие с загрязненным воздухом. У них низкий уровень шума, КПД достигает 80%. Вентиляторы с отклоненными назад прямыми лопатками могут использоваться в системах с загрязненным воздухом. Их КПД составляет порядка 70%.

• с вперед загнутыми лопатками. У таких агрегатов большие скорости закручивания воздушного потока на выходе. Вентиляторы, оснащенные рабочими колесами с вперед загнутыми лопатками, обеспечивают необходимые рабочие параметры системы при меньшем типоразмере. Такие изделия легче, более компактны, что расширяется возможности для установки.

Для оформления заказа необходимо указать его типоразмер и производителя.

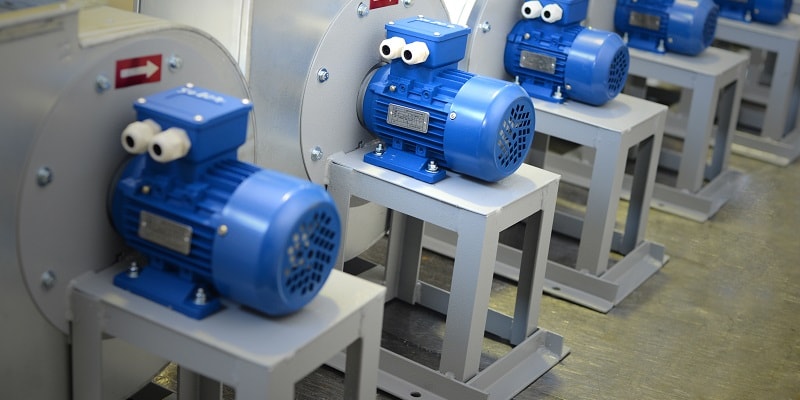

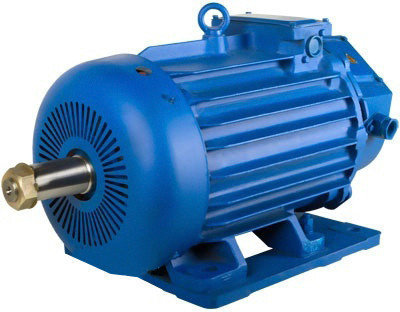

Электродвигатели

Электродвигатели используются для привода механизмов вентиляторов. Электродвигатели подбираются по каталогам в зависимости от требуемой мощности и частоты вращения рабочего колеса, а также особенностей условий эксплуатации агрегата.

По климатическому исполнению выделяют электродвигатели, пригодные для установки в районах с умеренным (У), тропическим (Т), умеренным и холодным (УХЛ) климатом.

Категории размещения классифицируются:

• 1 — на открытом воздухе при воздействии прямого солнечного излучения и осадков;

• 2 — под навесом при отсутствии воздействия прямого солнечного излучения и осадков;

• 3 — в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий;

• 4 — в помещениях с искусственно регулируемыми климатическими условиями;

• 5 — в помещениях с высокой влажностью.

Купить электродвигатели можно в нескольких исполнениях:

• Общепромышленном — для перемещения воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества, не выше агрессивности воздуха, не содержащих пыли и других твердых примесей более 0,10 гр на 1 куб. м., липких веществ и волокнистых материалов;

• Взрывозащищенном — для установки на производствах, где возможно образование взрывоопасной концентрации газов, паров и пыли, в т. ч. на предприятиях химической промышленности, добывающих и перерабатывающих отраслей, топливно-энергетического комплексах.

При расчете мощности электродвигателя вентилятора следует учесть потери. Они зависят от способа соединения мотора с вентиляционным агрегатом, а также КПД.
